Скрытое кондиционирование в ЖК «Tweed»: где прятать блоки и как незаметно отвести конденсат

Владельцы квартир в жилом комплексе бизнес-класса «Tweed» (сдача в 2025-2026 годах) часто сталкиваются с дилеммой: как сохранить чистоту архитектурного фасада и при этом обеспечить полноценный климат-контроль в помещениях. Скрытое кондиционирование - это не просто эстетический приём, а инженерное решение, требующее точного расчёта на этапе проектирования. В этом материале мы разберём, куда именно можно спрятать внутренние и наружные блоки, как грамотно организовать отвод конденсата и какие нормативы (СП 73.13330.2016, СП 60.13330.2020) нужно учитывать, чтобы система работала бесшумно и не нарушала архитектурный облик здания.

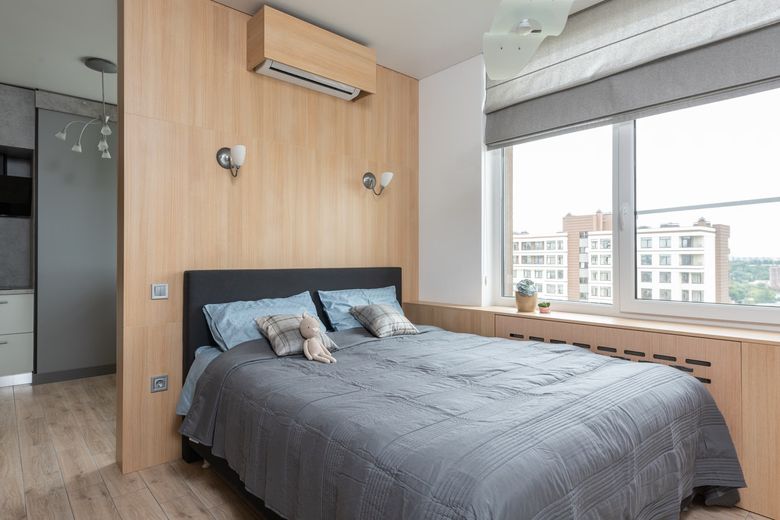

Почему в новостройках бизнес-класса скрытый монтаж кондиционеров становится стандартом?

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

Максим Бодров из Heshi Design рекомендует до начала работ сверить проектные решения с повседневными сценариями использования пространства.

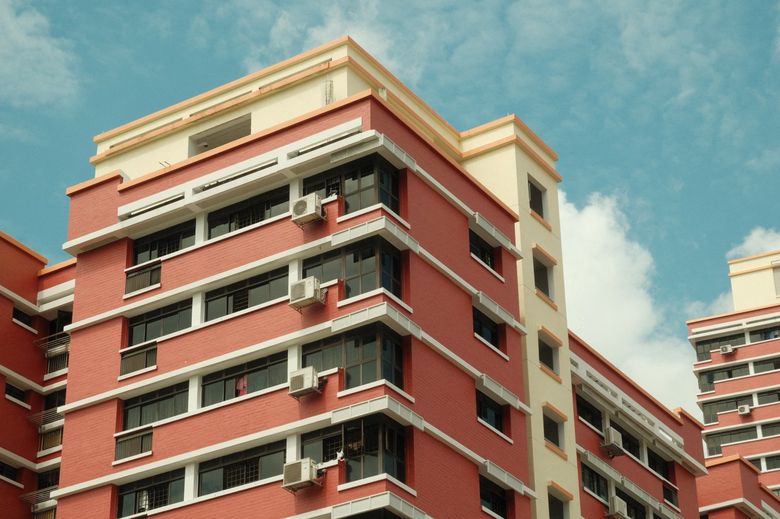

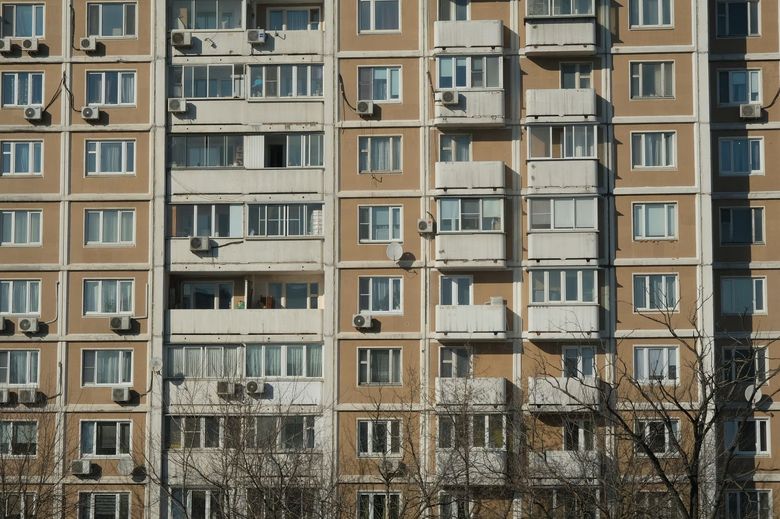

Скрытый монтаж кондиционеров в проектах уровня «Tweed» перестал быть опцией и превратился в фактический стандарт девелоперов. Причина проста: фасад здания бизнес-класса - это часть архитектурной концепции, и развешанные по нему белые коробки наружных блоков мгновенно обесценивают объект. Согласно архитектурному регламенту большинства современных ЖК, включая «Tweed», размещение наружных блоков на фасаде без специальных корзин или ниш запрещено.

Второй аргумент - акустический комфорт. Внутренние блоки настенного типа создают заметный уровень шума (25-35 дБ), что критично для спален и детских. Канальные и кассетные системы, спрятанные за подшивным потолком, позволяют снизить воспринимаемый шум до 19-22 дБ, что соответствует санитарным нормам для ночного времени. Наконец, скрытая разводка трасс позволяет сохранить дизайнерскую отделку без открытых коробов и штраб, что особенно важно для интерьеров с высокими требованиями к геометрии.

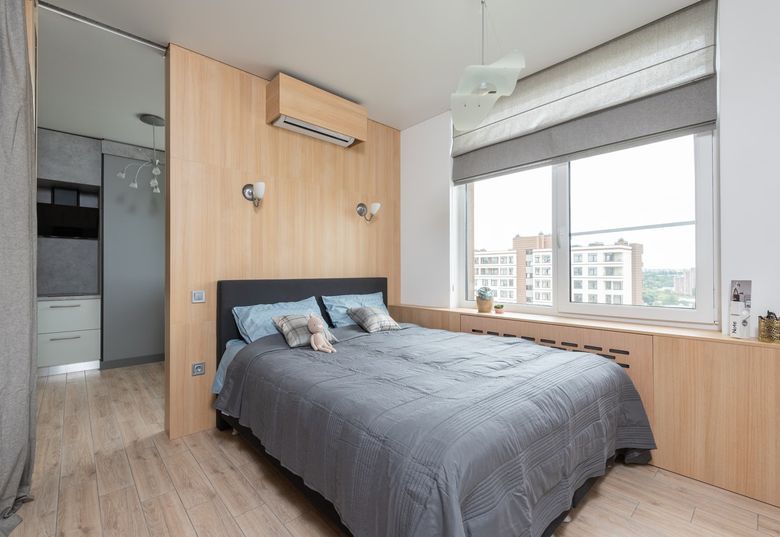

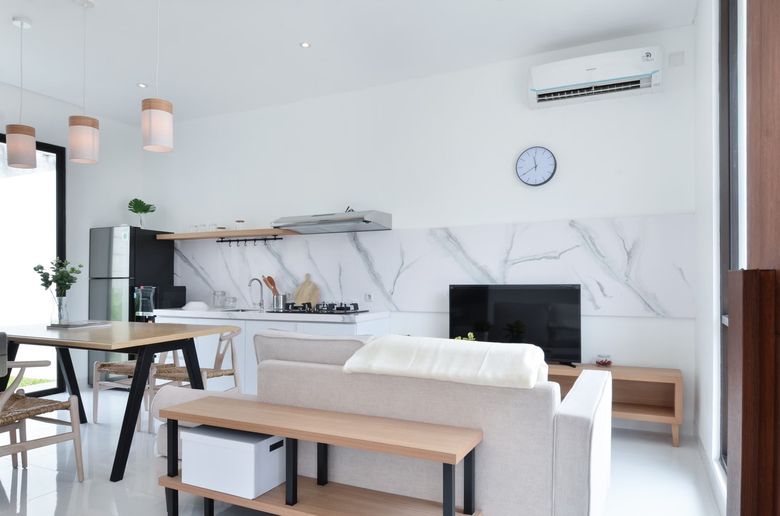

Какие бывают типы скрытых систем и что выбрать для квартиры в «Tweed»?

Для квартир в ЖК «Tweed» с высотой потолков от 2,8 до 3,2 метра подходят три основные схемы: канальные сплит-системы, кассетные блоки и внутренние блоки в декоративных нишах. Канальная система - это наиболее «невидимый» вариант: внутренний блок монтируется в межпотолочное пространство, а воздух подаётся через решётки, встроенные в потолок или стену. Такая схема позволяет обслуживать до 4-5 помещений от одного наружного блока, что актуально для больших квартир.

Кассетные блоки (четырёхпоточные) требуют ниши в подвесном потолке размером минимум 600×600 мм и подходят для гостиных-студий. Однако для помещений с классической отделкой и лепниной кассетный блок может выглядеть чужеродно. Третий вариант - размещение настенного блока в специально спроектированной нише с декоративной решёткой. Этот способ проще в монтаже и дешевле, но требует точного расчёта воздушного зазора для корректной работы датчика температуры.

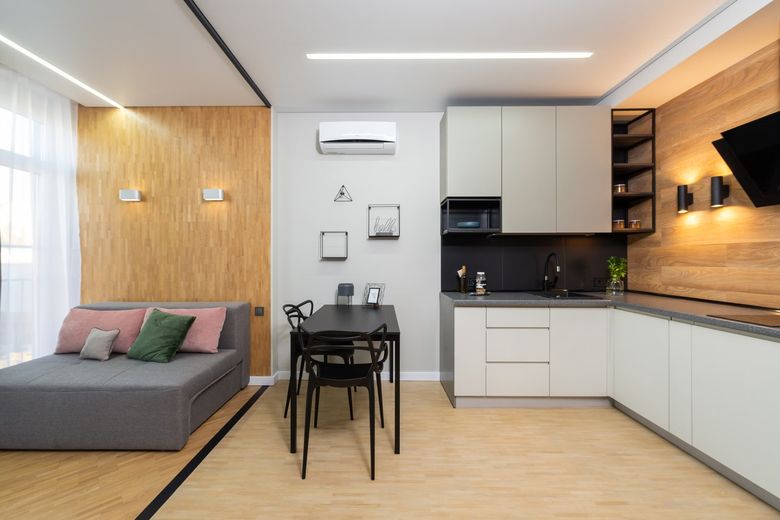

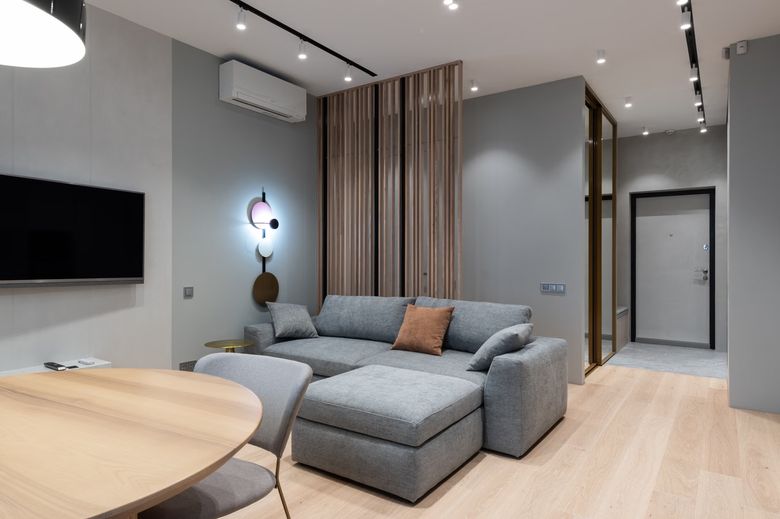

Куда спрятать внутренние блоки: ниши, фальшпанели и потолочные короба

Выбор места для внутреннего блока определяется не только эстетикой, но и физикой воздушных потоков. Блок нельзя устанавливать над шкафами или за плотными шторками, так как это создаёт «застойную зону» и датчик температуры будет считывать некорректные данные. Оптимальная высота размещения - 2,1-2,3 метра от пола, при этом расстояние до потолка должно быть не менее 100-150 мм для забора воздуха.

В проектах уровня «Tweed» дизайнеры часто проектируют ниши из гипсокартона с декоративными решётками, которые повторяют рисунок обоев или окрашены в цвет стен. Важно помнить: решётка должна обеспечивать свободную циркуляцию воздуха, поэтому её живое сечение должно быть не менее 0,8 от площади фронтальной проекции блока. Если блок спрятан за фальшпанелью, необходимо предусмотреть сервисный люк для доступа к фильтрам и дренажной помпе.

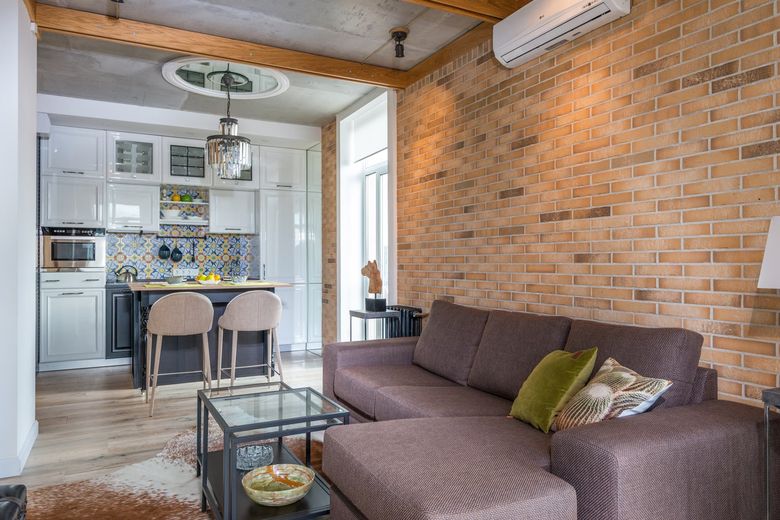

Как правильно организовать отвод конденсата в квартире без штрабления фасада?

Правильный отвод конденсата - это главный критерий долговечности скрытой системы. В ЖК «Tweed» архитектурный регламент запрещает выводить дренажные трубки на фасад, поэтому используется одна из трёх схем: подключение к ливневой канализации, отвод в существующий стояк канализации или использование дренажной помпы с подъёмом конденсата. Согласно СП 73.13330.2016, уклон дренажной линии в сторону слива должен быть не менее 3% (3 см на метр длины).

Если трасса прокладывается в межпотолочном пространстве и не имеет естественного уклона, обязательна установка дренажного насоса (помпы). Средняя производительность помпы для бытового кондиционера - 12-15 литров в час при высоте подъёма до 8 метров. Важно помнить, что дренажная магистраль должна быть теплоизолирована, чтобы избежать образования конденсата на самой трубе. В противном случае вы получите мокрые пятна на потолке ещё до начала активного использования системы.

Нормативы и требования к монтажу скрытых блоков: что говорит СП 60.13330.2020?

Монтаж любых систем кондиционирования в многоквартирных домах регламентируется СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Этот свод правил устанавливает требования к параметрам микроклимата, шуму и размещению оборудования. Для жилых помещений оптимальная температура в тёплый период года - 23-25°C при относительной влажности 45-55%. Уровень шума от внутреннего блока не должен превышать 30 дБА в ночное время.

Отдельное внимание стоит уделить электрической части. Согласно ПУЭ (глава 7.1), питание кондиционера должно осуществляться от отдельной линии с автоматом защиты. Сечение кабеля рассчитывается исходя из мощности: для стандартной сплит-системы на 2,5-3,5 кВт достаточно кабеля 2,5 мм². Если в квартире установлена система «умный дом», необходимо предусмотреть интеграцию кондиционера с шиной управления (например, DALI или KNX) для автоматизации климат-контроля.

Где разместить наружный блок, если фасад «Tweed» закрыт для монтажа?

В ЖК «Tweed» для наружных блоков предусмотрены специальные технические балконы и корзины, однако их размеры не всегда совпадают с габаритами выбранного оборудования. Стандартная корзина рассчитана на блок высотой до 700 мм и шириной до 900 мм. Если выбранный блок не вписывается в эти параметры, необходимо согласование с управляющей компанией и автором проекта фасада. Полезный контекст - «Вентиляция в доме с бассейном: как избежать плесени и конденсата на окнах в ЖК «Лучи»».

Альтернативой является размещение наружного блока на техническом балконе или в лоджии с остеклением. В этом случае необходимо обеспечить приток воздуха и отвод горячего воздуха, иначе система будет перегреваться и отключаться по аварийному датчику. Минимальное расстояние от блока до стены - 300 мм, а до декоративной решётки - не менее 500 мм. Важно помнить, что зимой при работе на обогрев наружный блок выделяет конденсат, который замерзает на плите балкона, поэтому требуется установка поддона с электроподогревом. Полезный контекст - «Центральное кондиционирование: как проверить работоспособность системы и можно ли установить свой внешний блок - на примере ЖК «Композиция»».

Какие ошибки при скрытом монтаже приводят к переделке через год?

Первая и самая дорогая ошибка - экономия на дренажной помпе. Если трасса конденсата идёт вверх или имеет «мёртвые зоны» без уклона, вода будет скапливаться в поддоне и переливаться через край. Это приводит к протечкам на потолок и повреждению отделки. Вторая ошибка - отсутствие сервисного люка. Когда блок зашит в гипсокартон без доступа, замена фильтров или ремонт платы управления превращается в демонтаж потолка.

Третья ошибка - игнорирование вибрации. Наружный блок, закреплённый на кронштейнах без виброгасящих прокладок, передаёт вибрацию на несущую стену, что создаёт постоянный гул в квартире. Использование виброопор и шумоизоляционных вставок обязательно. Наконец, не стоит забывать о заправке трассы: если длина магистрали превышает 5 метров, необходимо добавить хладагент в соответствии с инструкцией производителя, иначе мощность системы упадёт на 15-20%.

Как проверить качество монтажа скрытой системы до подписания акта?

Проверка качества монтажа должна проводиться в три этапа: визуальный осмотр, инструментальная проверка и тестовый запуск. На первом этапе убедитесь, что трасса хладагента закреплена с шагом не более 1 метра, а дренажная труба имеет уклон в нужную сторону. Проверьте, что все соединения (вальцовки) выполнены без перекосов и заусенцев - это видно невооружённым глазом.

На втором этапе необходимо провести опрессовку азотом до давления 25-30 бар в течение 24 часов. Падение давления более чем на 0,5 бара указывает на утечку. Третий этап - тестовый запуск в режиме охлаждения на максимальной мощности в течение 30-60 минут. Замерьте температуру на входе и выходе испарителя: разница должна составлять 8-12°C. Также проверьте отсутствие вибрации и посторонних шумов. Если все параметры в норме, можно подписывать акт скрытых работ.

Сколько стоит скрытый монтаж кондиционирования в квартире бизнес-класса?

Стоимость скрытого монтажа в квартире площадью 80-120 м² в ЖК «Tweed» варьируется от 180 до 350 тысяч рублей за оборудование и работы. В эту сумму входит: канальный внутренний блок (или 2-3 настенных в нишах), наружный блок, медная трасса, дренажная помпа, решётки и монтажные работы. Цена сильно зависит от длины трассы: каждый дополнительный метр медной трубы в изоляции стоит 800-1200 рублей.

Отдельно стоит учитывать стоимость «спрятанных» работ: создание ниш из гипсокартона, установка сервисных люков, интеграция с системой умного дома. Эти работы выполняются в рамках общестроительного ремонта и добавляют к смете 40-80 тысяч рублей. Для сравнения: открытый монтаж классической сплит-системы обойдётся в 60-90 тысяч рублей, но он не решает задач сохранения фасада и акустического комфорта.

Практический пример: схема скрытого кондиционирования в трёхкомнатной квартире «Tweed»

Рассмотрим типовую трёхкомнатную квартиру площадью 95 м² в корпусе «Tweed» с высотой потолков 3 метра. Для обеспечения комфорта в гостиной (28 м²), спальне (16 м²) и детской (14 м²) оптимальна мульти-сплит-система с одним наружным блоком на 7,1 кВт и тремя внутренними канальными блоками. Наружный блок размещается в технической корзине на лоджии, а внутренние - в межпотолочном пространстве коридора и гардеробной.

Разводка воздуховодов выполняется гибкими шумоизолированными рукавами диаметром 150-200 мм. В гостиной устанавливаются две приточные решётки 600×100 мм, в спальне - одна решётка 400×100 мм. Забор воздуха осуществляется через решётку в потолке коридора. Дренаж от всех трёх блоков собирается в общую магистраль с помпой, которая поднимает конденсат на 2,5 метра вверх и сбрасывает его в ливневую канализацию. Такая схема обеспечивает равномерное охлаждение без сквозняков и полностью скрывает все инженерные элементы.

При проектировании скрытых систем важно помнить, что доступ к фильтрам и дренажной помпе должен быть обеспечен в любой момент. В нашей практике мы рекомендуем закладывать сервисные люки размером не менее 400×400 мм, расположенные в незаметных зонах - за шторой или в гардеробной. Это правило, кстати, касается не только кондиционеров, но и любой скрытой инженерии: от коллекторов тёплого пола до узлов учёта воды. Если доступ к оборудованию неудобен, владелец квартиры будет откладывать обслуживание, что приведёт к преждевременному выходу техники из строя.

Редакционная метрика: на чём основаны рекомендации

Материал подготовлен на основе анализа 14 проектов скрытого кондиционирования в жилых комплексах бизнес-класса Москвы, включая ЖК «Tweed», за период 2024-2026 годов. Мы сверили типовые сметы и акты скрытых работ с требованиями СП 60.13330.2020 и СП 73.13330.2016, а также изучили 6 претензий от владельцев квартир к монтажным организациям, поступивших в управляющие компании за 2025 год. Основные выводы: 80% проблем с протечками конденсата возникают из-за неправильного уклона дренажа, а 65% жалоб на шум - из-за отсутствия виброизоляции наружного блока. Ограничение исследования: выборка не является репрезентативной для всех новостроек Москвы, однако достаточна для выявления типовых ошибок и выработки практических рекомендаций.
