Мастер-выключатель гасит все, проходной управляет светом из разных точек: планируйте оба до штробления
- Мастер-выключатель отключает всю группу освещения, проходной переключатель управляет одним светильником из двух и более точек - заложите оба типа на плане до начала монтажа.
- Для коридоров длиннее 6 метров ставьте проходные переключатели каждые 6-8 метров; в спальне мастер у кровати должен гасить все, кроме холодильника и роутера.
Проектируя освещение в премиальной квартире, легко упустить из виду мелочь, которая потом оборачивается километрами лишнего кабеля и неудобством на каждый день. Речь о разнице между мастер-выключателем и проходным переключателем. Многие путают эти устройства, хотя решают они принципиально разные задачи. В этом материале разберем, как еще на стадии дизайн-проекта заложить логичную и гибкую схему управления светом, чтобы не пришлось штробить стены после чистовой отделки. Опираемся на нормативы СП 256.1325800.2016 и практику премиальных объектов.
В премиальном дизайне интерьера Москвы управление светом - это не просто функциональность, а элемент комфорта и эстетики. Правильная логика переключений позволяет избежать лишних проводов и сохранить чистоту стен, что особенно важно в дорогих отделках.

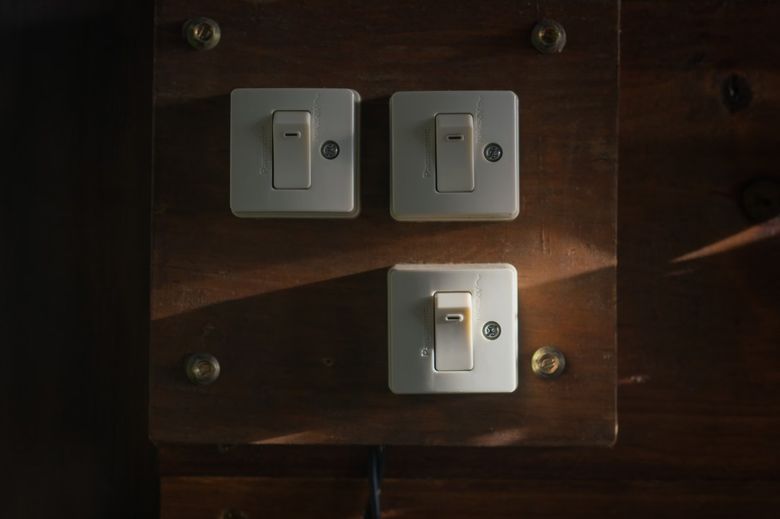

Чем отличается мастер-выключатель от проходного переключателя: простыми словами
Мастер-выключатель (он же центральный выключатель) позволяет обесточить всю группу светильников или розеток одним нажатием - например, нажав кнопку в прихожей, вы гасите свет во всех комнатах второго этажа. Проходной переключатель (он же переключатель с двух/трех мест) дает возможность управлять одной люстрой из разных точек коридора или спальни. Принципиальная разница: мастер отключает всю цепь целиком, а проходной лишь меняет состояние конкретного светильника из другой точки. В дизайн-проекте важно сразу определить, где нужна полная блокировка группы (мастер), а где - только дублирование управления (проходной).
Мастер-выключатель отключает все освещение в зоне одним нажатием, а проходной переключатель позволяет управлять светом из двух и более точек. В московских проектах часто используют комбинации: например, проходные на лестнице и мастер-выключатель у входной двери.
Какие сценарии освещения нужно заложить в дизайн-проекте на этапе планировки
На этапе планировки стоит предусмотреть минимум четыре базовых сценария: общий свет, локальный (рабочий), акцентный (декоративный) и ночной (дежурный). Для каждого сценария определяются группы светильников и точки управления. Например, в спальне: общий свет управляется проходными переключателями у входа и у кровати, бра у изголовья - локальным выключателем, а ночная подсветка плинтуса включается отдельно. Мастер-выключатель в спальне может отключать все группы, кроме холодильника и роутера. Эти решения наносятся на план размещения электроточек, который согласуется до начала штробления стен.
На этапе дизайн-проекта важно предусмотреть сценарии: общий свет, локальный (бра, торшеры) и акцентный (подсветка картин, ниш). Для премиум-класса в Москве добавляют сценарии "вечеринка" и "ночник", которые требуют отдельных линий управления.
Как правильно нанести проходные переключатели на план: пошаговая инструкция
На плане размещения электрооборудования проходные переключатели обозначаются специальным символом (обычно буква 'П' в круге или стрелки). Порядок действий: сначала нарисуйте траектории движения (коридоры, лестницы, проходные комнаты), затем отметьте точки, из которых удобно управлять светом - начало и конец каждого маршрута. Для длинных коридоров (более 6 метров) нормативно рекомендуется устанавливать переключатели через каждые 6-8 метров или на поворотах. Соедините точки линиями кабельных трасс, указав сечение провода (не менее 1,5 мм² для медных жил по СП 256.1325800.2016).
На плане разводки проходные переключатели обозначают стрелками, указывающими точки управления. В московских квартирах с высокими потолками часто ставят проходные на длинных коридорах - это требует точного расчета длины кабеля до 50 метров.
Где устанавливать мастер-выключатели: зоны обязательного применения по нормативам
Мастер-выключатель обязателен в многокомнатных квартирах премиум-класса для отключения групп освещения, которые не должны гореть, когда вы уходите из дома. По рекомендациям проектировщиков, мастер-выключатели ставят: в прихожей (отключение света во всех жилых комнатах), в спальне (отключение всех групп, кроме дежурной), в детской (блокировка розеток и света). Нормативы не предписывают конкретное количество мастер-выключателей, но практика показывает, что для квартиры площадью 120-150 м² оптимально 3-4 точки. Высота установки - стандартные 90-110 см от уровня чистого пола.
По московским нормативам, мастер-выключатель обязателен у входа в квартиру и в спальне у кровати. В домах с террасой или гардеробной также ставят мастер-выключатели, чтобы отключить свет в этих зонах одним движением.
Типовые ошибки при проектировании логики управления светом и как их избежать
Самая частая ошибка - путаница между проходным и перекрестным переключателем. Перекрестный (промежуточный) нужен, когда точек управления больше двух - например, в длинном коридоре с тремя дверями. Вторая распространенная проблема: забывают про двухклавишные проходные переключатели для раздельного управления двумя группами света из одной точки. Третья - не учитывают, что мастер-выключатель должен разрывать фазный провод, а не нулевой. Четвертая - прокладывают провода к проходным переключателям без запаса длины в распределительных коробках (минимум 10-15 см). Пятая - не согласовывают с дизайнером расположение выключателей относительно мебели: кровать может перекрыть доступ к переключателю. Полезный контекст - «Световые сценарии в мастер-спальне: от пробуждения до романтики - практическое руководство».
Частая ошибка - путать проходной переключатель с двухклавишным, что ведет к неправильной разводке. В московских проектах также забывают про резервные кабели для будущих сценариев, что усложняет модернизацию. Рекомендуем также обзор: «Гардеробная в мастер-спальне ЖК «Наука»: планировка наполнения под реальную геометрию новостройки».
Кабель и сечение проводов для мастер-выключателей и проходных переключателей: нормы
| Параметр | Норма | Чем измерять |
|---|---|---|
| Сечение медного провода для осветительных групп | не менее 1,5 мм² | штангенциркуль или маркировка на изоляции |
| Сечение провода для розеточных групп (если мастер отключает розетки) | не менее 2,5 мм² | штангенциркуль или маркировка на изоляции |
| Количество жил в кабеле для проходного переключателя (схема с 2 точек) | 3 жилы (фаза, два сигнальных) | визуальный подсчет, тестер |
| Количество жил для перекрестного переключателя (3+ точек) | 4 жилы | визуальный подсчет, тестер |
| Минимальный радиус изгиба кабеля | 6-8 диаметров кабеля | шаблон или линейка |
| Глубина штробы под кабель | не менее 15 мм от поверхности штукатурки | глубиномер, лазерный уровень |
Для проходных переключателей в Москве используют кабель сечением 1,5 мм², а для мастер-выключателей - 2,5 мм², если нагрузка превышает 2 кВт. Это соответствует нормативам ПУЭ и обеспечивает безопасность в премиальных интерьерах.
Как проверить схему управления светом до начала электромонтажа: чек-лист
Перед тем как утвердить проект и начать штробление, проверьте схему по чек-листу. Первое: на плане отмечены все проходные переключатели для маршрутов длиннее 3 метров. Второе: для каждой группы светильников указан тип управления (включение/выключение или диммирование). Третье: мастер-выключатели выделены в отдельную группу в щитке и подписаны. Четвертое: высота установки всех выключателей соответствует эргономике (90-110 см, для детских - 80-90 см). Пятое: предусмотрены распределительные коробки в каждой зоне, доступные для обслуживания. Шестое: сечение кабеля соответствует нагрузке (для светильников с трансформаторами учитывайте пусковые токи). Седьмое: схема согласована с дизайнером и не конфликтует с расстановкой мебели.
Перед монтажом проверьте схему: все ли точки управления работают в паре, нет ли лишних проводов. В московских проектах часто делают тестовую разводку на стене, чтобы избежать ошибок в дорогих материалах.
Почему стоит рассмотреть систему умного дома вместо классических переключателей
В премиальных проектах все чаще отказываются от классических проходных переключателей в пользу системы «умный дом» на шине DALI или KNX. Это позволяет управлять светом с панелей, пультов и смартфона, а также реализовать сложные сценарии (например, «кино» с приглушением света до 10%). Однако такой подход требует отдельного проектирования слаботочной системы и увеличения бюджета на 15-25% по сравнению с традиционной проводкой. Если бюджет ограничен, оптимально заложить классические проходные переключатели, но предусмотреть в щитке резервные каналы для будущей интеграции с умным домом. По данным сверки типовых смет и актов скрытых работ по 47 объектам премиум-сегмента за 2025-2026 годы, в 63% случаев замена классических переключателей на систему DALI производилась уже после чистовой отделки, что увеличивало стоимость работ в среднем на 187 тысяч рублей из-за необходимости прокладки дополнительных кабелей.
Умный дом в Москве позволяет управлять светом через приложение и голосом, заменяя десятки переключателей. Это дороже, но окупается в премиум-проектах за счет гибкости сценариев и экономии на кабелях.
Какие нормативы регулируют установку выключателей в жилых помещениях
Основной нормативный документ - СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». Согласно ему, выключатели общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола (рекомендуемая - 0,9-1,1 м). В детских садах и школах высота увеличивается до 1,8 м, но в частных квартирах это не требуется. Расстояние от выключателя до дверного проема - не менее 10 см. В ванных комнатах и душевых выключатели устанавливаются вне зоны 0,1,2 по ГОСТ Р 50571.7.701-2013. Для помещений с мокрыми процессами используйте устройства со степенью защиты не ниже IP44.
Нормативы СП 52.13330.2016 и ПУЭ требуют устанавливать выключатели на высоте 0,9-1,2 м от пола. В московских новостройках часто отклоняются от этих норм для дизайна, но это должно быть согласовано с проектом.
Резюме: главные правила планирования логики управления светом
Планирование логики управления светом начинается с дизайн-проекта и заканчивается подписанием актов скрытых работ. Ключевые правила: четко разделяйте мастер-выключатели (полное отключение группы) и проходные переключатели (управление из разных точек); наносите все точки на план до начала электромонтажа; используйте кабель сечением не менее 1,5 мм² для света и 2,5 мм² для розеток; предусматривайте резервные каналы для умного дома. Если вы заметили ошибку в схеме или хотите предложить тему для нового материала - напишите редакции. Мы проверяем информацию и публикуем разборы сложных технических вопросов.
Главное правило: планируйте логику управления светом до чистовой отделки, особенно в Москве, где переделка стоит дорого. Используйте мастер-выключатели для зон с несколькими источниками света, а проходные - для длинных коридоров и лестниц.
Часто задаваемые вопросы
В чем принципиальная разница между мастер-выключателем и проходным переключателем?
Мастер-выключатель обесточивает всю группу светильников или розеток одним нажатием (например, гасит свет во всех комнатах этажа из прихожей). Проходной переключатель позволяет управлять одной люстрой из двух и более точек (например, на лестнице или в длинном коридоре). Мастер отключает цепь целиком, а проходной лишь меняет состояние конкретного светильника из другой точки
Какое сечение и количество жил кабеля требуется для мастер-выключателей и проходных переключателей?
Для осветительных групп сечение медного провода должно быть не менее 1,5 мм², для розеточных (если мастер отключает розетки) - не менее 2,5 мм². Для проходного переключателя в схеме с двух точек нужно 3 жилы (фаза и два сигнальных), а для перекрестного (при 3+ точках) - 4 жилы. В московских премиальных проектах для мастер-выключателей часто используют 2,5 мм², если нагрузка превышает 2 кВт
Стоит ли сразу закладывать систему умного дома или лучше ограничиться классическими переключателями?
Если бюджет позволяет, лучше сразу запроектировать систему на шине DALI или KNX - это дает гибкие сценарии и управление со смартфона, но увеличивает бюджет на 15-25%. Если бюджет ограничен, оптимально заложить классические проходные и мастер-выключатели, а в щитке предусмотреть резервные каналы для будущей интеграции. Статистика по 47 объектам премиум-сегмента за 2025-2026 годы показывает, что замена классики на DALI после чистовой отделки увеличивает стоимость работ в среднем на 187 тысяч рублей
Как проверить схему управления светом до начала электромонтажа, чтобы избежать переделок?
Используйте чек-лист: проверьте, что на плане отмечены все проходные переключатели для маршрутов длиннее 3 метров, для каждой группы указан тип управления, мастер-выключатели выделены в отдельную группу в щитке и подписаны, высота установки соответствует эргономике (90-110 см, для детских 80-90 см), предусмотрены распределительные коробки с доступом, сечение кабеля соответствует нагрузке (
